产品介绍:

概述

除铁器整流设备是我厂近年来为了适应广大用户需要而自行设计的产品,采用桥式整流方式,选用高质量整流触发模块,具有线路简单,体积小,重量轻,电压可调等特点，控制部分采用PLC可编程控制器实现自动运行除铁，适合与电磁除铁器配套使用。

 本整流控制设备与相应除铁器组成的除铁装置,适用于矿山、码头、热电厂、水泥、制糖等非磁性物料输送带上清除物料中的铁件,保护破碎机或磨煤机以及提高输送物料的品位。

本整流控制设备柜体采用前后门开启方式，可落地式安装。调压、整流元件采用专用散热器，柜体下部有进风窗能有效地加快控制柜内的散热，延长柜内元件的使用寿命。

原理

整流控制设备的主电路采用电网直接输入三相电源,经桥式整流电路向除铁器提供电压可调的直流电源,直流输出端与负载磁铁线圈形成固定的闭合回路，并附有续流二极管，以防二次过压损坏设备。控制电路由可编程控制器和限位开关共同控制,实现电动小车定时正反转,并由此实现除铁器交替运行除铁的目的。

安装

1.所有箱体利用箱体自身地脚螺栓孔安装，安装倾斜度不大于5度，各箱体间留有一定间隙以便安装与维护。

2.安装地无显著摇动和冲击振荡，无雨雪侵袭,安装于无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃)。

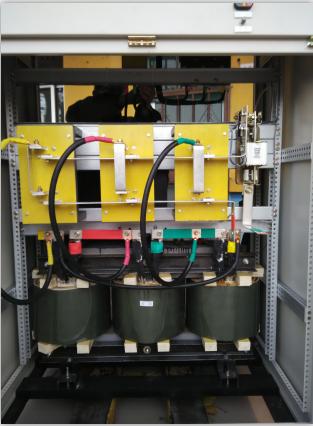

除铁器控制柜

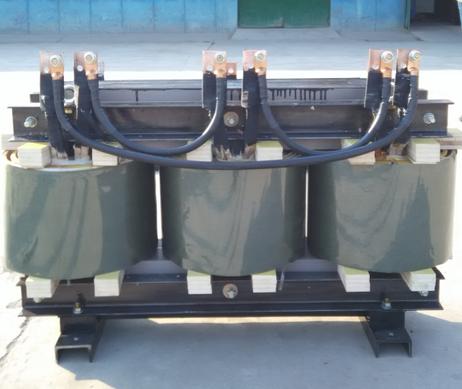

干式变压器
